Distance de détection des mouvements
La zone de détection peut s’étendre jusqu’à 12 m, à valider sur le site.
Détecteurs de mouvements

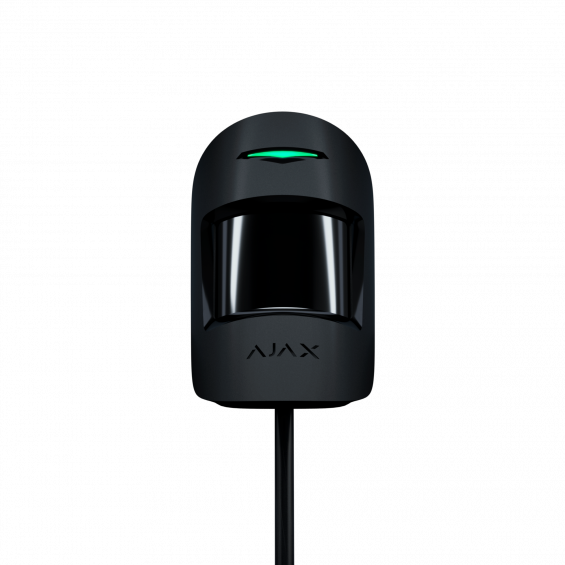

Ajax Superior CombiProtect Fibra
Superior CombiProtect Fibra est une référence Ajax conçue pour surveiller les déplacements dans une zone intérieure ou extérieure prévue pour le modèle. Le code fabricant CP.Y.F reste associé à ses caractéristiques et coloris disponibles.
CP.Y.FRéférence fabricant
horizontal : 88,5°Angles de détection des mouvements
Câble à 4 filsConnexion par câble
Présentation
Superior CombiProtect Fibra : rôle dans l’installation
Dans le système, Superior CombiProtect Fibra sert à surveiller les déplacements dans une zone intérieure ou extérieure prévue pour le modèle. Les principaux critères de sélection sont angles de détection des mouvements (horizontal : 88,5°) et immunité aux animaux de compagnie (jusqu’à 20 kg · jusqu’à 50 cm de hauteur). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Points forts
Ce qu’il faut retenir
Angles de détection des mouvements
Le champ de détection est défini ainsi : horizontal : 88,5°.
Immunité aux animaux de compagnie
Le réglage d’immunité couvre jusqu’à 20 kg, à vérifier dans la zone surveillée.
Technologie de communication Fibra
Technologie de communication Fibra : Communication bidirectionnelle. Cette donnée sert à confirmer la compatibilité avec le projet.
Cas d’usage
Où ce produit trouve sa place
Cas 01
Volume intérieur
Couvrir une pièce ou une circulation en limitant les angles morts liés au mobilier.
Cas 02
Approche extérieure
Détecter un passage dans une zone extérieure compatible après réglage du champ utile.
Démonstration Ajax
Voir le produit sans quitter la fiche
Avant installation
Les points à prévoir
- Définir hauteur, orientation et zone de détection avant la fixation définitive.
- Tester le fonctionnement avec les obstacles, animaux et conditions réelles du site.
- Caractéristique à contrôler sur cette référence — Tension nominale opérationnelle du détecteur : 24 V⎓.
- Caractéristique à contrôler sur cette référence — Consommation électrique du détecteur au repos à la tension nominale : 90 μA.
Données techniques
Caractéristiques du Superior CombiProtect Fibra
| Références rattachées | CP.Y.F |
|---|---|
| Coloris référencés | blanc, noir |
| Distance de détection des mouvements | jusqu’à 12 m · Lors de l’installation à une hauteur de 2,4 m |
| Angles de détection des mouvements | horizontal : 88,5° |
| Immunité aux animaux de compagnie | jusqu’à 20 kg · jusqu’à 50 cm de hauteur |
| Technologie de communication Fibra | Communication bidirectionnelle · Anti-sabotage avancé · Notifications instantanées · Configuration à distance via l’application |
| Connexion par câble | Câble à 4 fils |
| Longueur de la ligne Fibra | jusqu’à 2 000 m · Lors de l’utilisation d’une paire torsadée U/UTP cat.5 |
| Tension nominale opérationnelle du détecteur | 24 V⎓ |
| Consommation électrique du détecteur au repos à la tension nominale | 90 μA |
| Consommation électrique maximale du détecteur à la tension nominale | 7,7 mA |
| Tension opérationnelle du détecteur | 5−30 V⎓, jusqu’à 184 mW · Le détecteur est alimenté par la centrale |
| Indice de protection | IP50, IK04 |
| Température de fonctionnement | de –10 °C à +40 °C |
| Dimensions minimales du verre | 400 × 400 mm |
| Dimensions | 110 × 67 × 62 mm |
Besoin de valider cette référence ?
Décrivez-nous votre bâtiment, les équipements à raccorder et les contraintes du site. Nous vérifions la compatibilité avant commande.
