L’essentiel

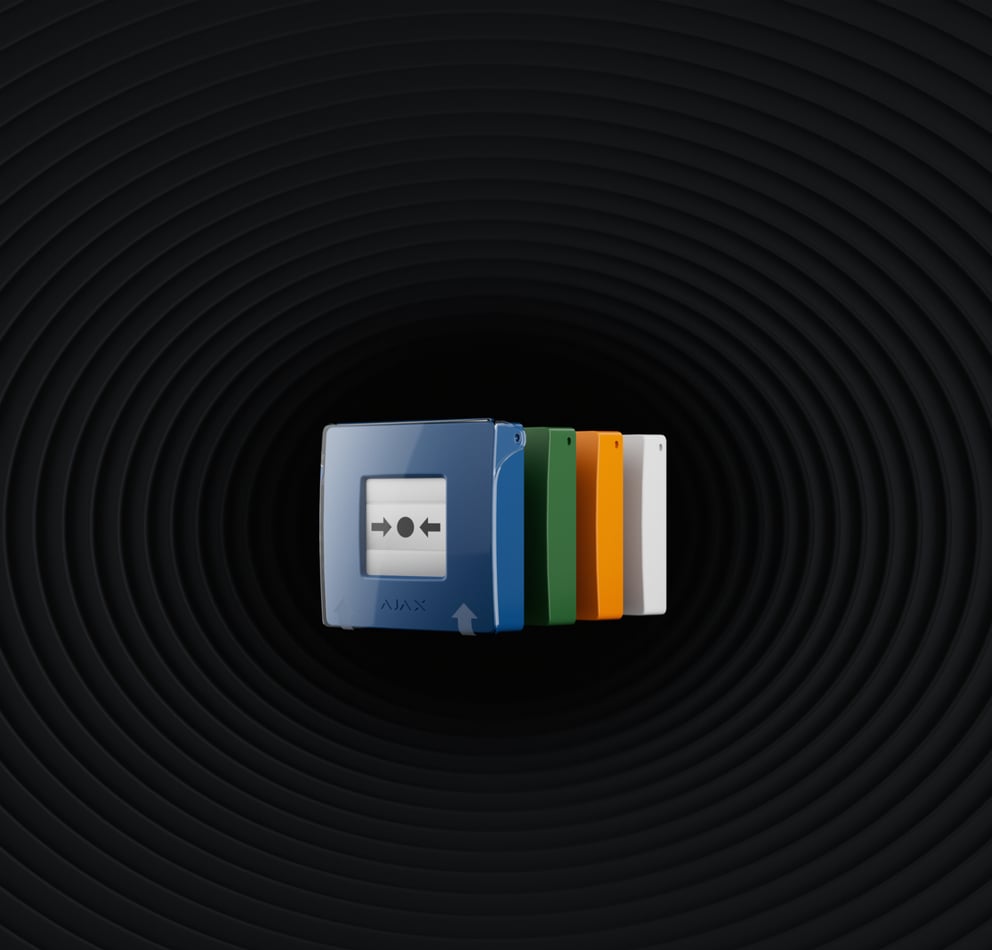

Dans le système, ManualCallPoint Jeweller sert à permettre à une personne de déclencher l’alerte prévue depuis un point identifié. Les principaux critères de sélection sont portée radio jeweller (Jusqu’à 1 700 m en champ libre) et jeweller (Transmission radio bidirectionnelle des alarmes et événements). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Portée radio Jeweller
La liaison peut atteindre 1 700 m en champ libre, à confirmer dans le bâtiment réel.
Jeweller
Jeweller assure la transmission radio bidirectionnelle des alarmes et événements dans les conditions annoncées.
Température de fonctionnement
La plage de fonctionnement s’étend de 0 °C à +50 °C et doit rester compatible avec l’emplacement.
Normes et conformité
Directive RoHSDirective CEMDirective LVDPSTI UK
- MCP.B.J — Certificat délivré par MiCOM Labs · Rapport de test délivré par Shenzhen NTEK Testing Technology Co. · Certification délivrée sous l'autorité de la Commission fédérale des communications
- MCP.G.J — Certificat délivré par MiCOM Labs · Rapport de test délivré par Shenzhen NTEK Testing Technology Co. · Certification délivrée sous l'autorité de la Commission fédérale des communications
- MCP.W.J — Certificat délivré par MiCOM Labs · Rapport de test délivré par Shenzhen NTEK Testing Technology Co. · Certification délivrée sous l'autorité de la Commission fédérale des communications
- MCP.Y.J — Certificat délivré par MiCOM Labs · Rapport de test délivré par Shenzhen NTEK Testing Technology Co. · Certification délivrée sous l'autorité de la Commission fédérale des communications
Caractéristiques techniques
| Technologie de communication Jeweller | Technologie propriétaire de communication sans fil pour transmettre les commandes, les alarmes et les événements. · Caractéristiques clés : · Communication bidirectionnelle. · Protection avancée contre le sabotage. · Chiffrement par blocs avec une clé dynamique. · Notifications instantanées. · Gestion et configuration à distance dans les applications Ajax. |
|---|---|
| Bandes de fréquences | 866,0 à 866,5 MHz 868,0 à 868,6 MHz 868,7 à 869,2 MHz 905,0 à 926,5 MHz 915,85 à 926,5 MHz 921,0 à 922,0 MHz · Dépend de la région de vente. |
| Puissance apparente rayonnée (PAR) maximale | MCP.B.J : jusqu’à 25 mW · Régulation automatique de puissance pour réduire la consommation d'énergie et les interférences radio. · MCP.G.J : jusqu’à 25 mW · Gestion automatique de puissance pour réduire la consommation d'énergie et les interférences radio. · MCP.W.J : jusqu’à 25 mW · Gestion automatique de puissance pour réduire la consommation d'énergie et les interférences radio. · MCP.Y.J : jusqu’à 25 mW · Gestion automatique de puissance pour réduire la consommation d'énergie et les interférences radio. |
| Modulation du signal radio | GFSK |
| Portée du signal radio | jusqu'à 1 700 m · Entre le détecteur et la centrale (ou le prolongateur de portée) en champ ouvert. |
| Communication chiffrée | Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique. |
| Saut de fréquence | Pour éviter les interférences radio et le brouillage. |
| Élément frangible réinitialisable | active le bouton · Lorsque la partie centrale (élément frangible) est pressée, le bouton s'enfonce vers l'intérieur, ce qui déclenche un scénario ou une alarme. Deux bandes jaunes apparaissent en haut et en bas, indiquant l'état de l'appareil. |
| Modes de fonctionnement | déclenchement du scénario · alarme incendie · alarme de secours · bouton de panique · alarme de fuite de gaz · alerte de dysfonctionnement · alarme de fuite d'eau · Avec les réglages appropriés, cette option permet de contrôler les dispositifs d'automatisation Ajax ou d'activer une alarme. |
| Affichage de l'état par LED | L'indicateur LED sur le boîtier du dispositif s'allume lorsque le bouton est activé ou que des dysfonctionnements sont détectés. |
| Alarme incendie interconnectée | en appuyant sur le bouton · En appuyant sur l'élément frangible, les détecteurs d'incendie du système déclenchent les sirènes intégrées. |
| Alertes critiques | Le système peut activer les sirènes et envoyer des notifications d'alarme audibles aux utilisateurs, même si le son est coupé, si le mode Ne pas déranger est activé ou si des écouteurs sont connectés. |
| Protection contre une pression accidentelle | Soulevez le couvercle transparent pour accéder à l'élément frangible. Le couvercle protège contre les pressions accidentelles sur le bouton. |
| Transmission de l'alarme au centre de télésurveillance | désactivée par défaut |
| Réinitialisation du bouton | après avoir appuyé dessus · Pour réinitialiser le bouton, insérez l'outil spécial dans le trou correspondant. |
| Orifice dans le boîtier | pour l'accrocher à un anneau de porteclé · La personne responsable de la sécurité incendie peut porter la clé sur son trousseau de clés. |
Références exactes et EAN
| Référence | Variante | EAN |
|---|---|---|
| AJ-MANUAL-CALLPOINT-BLEU | Bleu | 4823114045202 |
| AJ-MANUAL-CALLPOINT-R | Rouge | 4823114045219 |
| AJ-MANUAL-CALLPOINT-W | Blanc | 4823114053160 |
| AJ-MANUAL-CALLPOINT-Y | Jaune | 4823114053221 |
