L’essentiel
Dans le système, MultiTransmitter Fibra sert à raccorder des détecteurs, sorties ou systèmes tiers à une architecture Ajax compatible. Les principaux critères de sélection sont consommation électrique au repos à la tension nominale (25 mA) et consommation électrique maximale à la tension nominale (30 mA). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Consommation électrique au repos à la tension nominale
Le raccordement doit respecter la valeur prévue : 25 mA.
Consommation électrique maximale à la tension nominale
Le raccordement doit respecter la valeur prévue : 30 mA.
Tension de la batterie en fin de vie
Le raccordement doit respecter la valeur prévue : 11 V⎓.
Normes et conformité
Grade de sécurité SG 3Certification NF&A2P – 2 Boucliers suivant le référentiel NF324-H58INCERTPD 6662:2017SSFVSÖDirective RoHSDirective CEMDirective LVDPSTI UK
- MTR.Y.F — Certificat délivré par TREZOR TEST s.r.o. · Rapport de test délivré par Shenzhen NTEK Testing Technology Co. · Certificat délivré par MiCOM Labs · Certificat délivré par Kiwa Nederland B.V. · Certificat délivré par Svensk Certifiering Norden AB
Caractéristiques techniques
| Technologie de communication Fibra | Technologie brevetée de communication filaire. Fibra combine la fiabilité des fils avec la flexibilité d'une connexion radio. · Caractéristiques clés : · Communication bidirectionnelle. · Protection avancée contre le sabotage. · Notifications instantanées. · Gestion et configuration à distance dans les applications Ajax. |
|---|---|
| Connexion câblée | Câble à 4 fils |
| Longueur de la ligne Fibra | jusqu'à 2 000 m · Lorsque vous utilisez la paire torsadée U/UTP cat.5. |
| Communication chiffrée | Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique. |
| Nombre de zones | 18 zones câblées · Plusieurs dispositifs peuvent être connectés à une même zone. Le nombre d'appareils connectés dépend de leur consommation d'énergie. |
| Type de connexion | NC, NO, EOL, 2EOL, 3EOL · Avec une résistance EOL totale de 1 kΩ à 30 kΩ avec un incrément de 100 Ω. |
| Longueur du câble | jusqu'à 400 m · Lorsqu'un câble de signal en cuivre avec une section de conducteur de 0,22 mm² est utilisé. |
| Modes de fonctionnement | impulsion, bistable |
| Types d'événements | 15 types d'événements sont disponibles pour les dispositifs filaires : · Alarme du bouton anti-sabotage · Intrusion · Incendie · Appel des secours · Bouton de panique · Alarme de gaz · Dysfonctionnement · Fuite · Bris de glace · Haute température · Basse température · Masquage · Code de contrainte (ouverture) · Vibration (capteur sismique) · Personnalisé · Configuré par un PRO ou un utilisateur ayant des droits d'administration dans l'application Ajax. |
| Alarme du bouton anti-sabotage | Deux boutons anti-sabotage détectent l'ouverture du couvercle et signalent les tentatives d'arracher le dispositifs de la surface ou de le retirer de son support. |
| Protection contre l'usurpation des données | authentification de dispositif |
| Détection de l'échec de communication | en 36 secondes · Entre la centrale et le Superior MultiTransmitter Fibra. |
| Détection instantanée des pertes de connexion filaire, des courts-circuits et des dysfonctionnements | lorsque la connexion 2EOL/3EOL est utilisée · Dépend du type de connexion. |
| Principale | 100–240 V~ |
| De secours | 12 V⎓, capacité jusqu'à 7 Ah avec un cycle de charge complet jusqu'à 30 heures |
| Type | type A · Utilisé à l'intérieur des locaux protégés. |
Références exactes et EAN
| Référence | Variante | EAN |
|---|---|---|

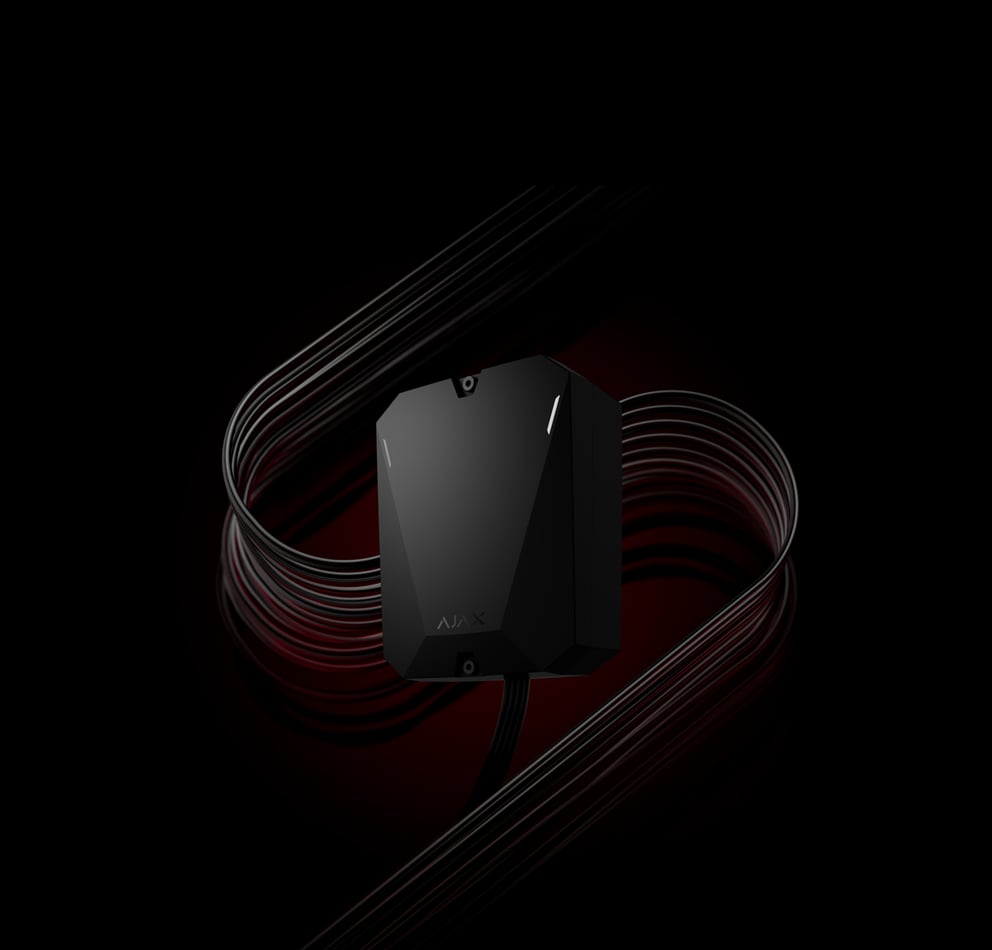

| AJ-FIB-MULTITRANSMITTER/STD-B | Noir | 4823114079399 |

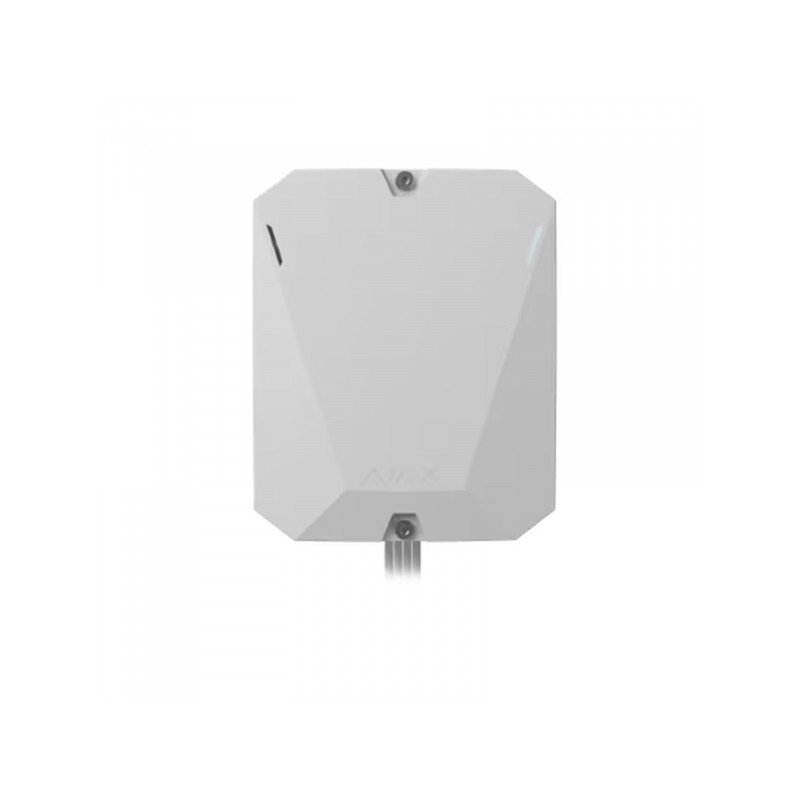

| AJ-FIB-MULTITRANSMITTER/STD-W | Blanc | 4823114079405 |
