L’essentiel

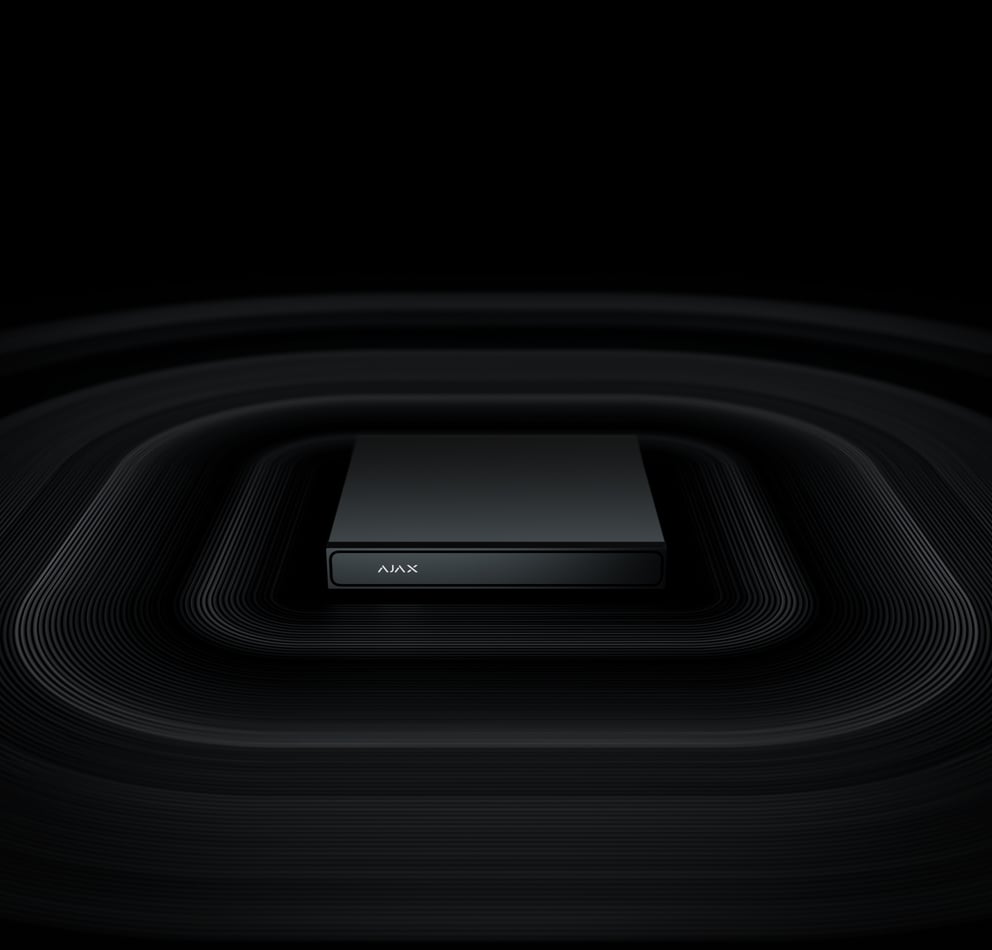

Dans le système, Famille de produits NVR H2D sert à centraliser les caméras et conserver les enregistrements d’une installation Ajax. Les principaux critères de sélection sont définition de sortie hdmi (3840 × 2160, 1920 × 1080, 1280 × 1024, 1280 × 720 px) et onvif ® (conforme au Profil S d’ONVIF ®). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Débit
Débit : entrant : jusqu’à 160 Mb/s. Cette donnée sert à confirmer la compatibilité avec le projet.
Définition de sortie HDMI
Le niveau de détail disponible atteint 3840 × 2160, 1920 × 1080, 1280 × 1024, 1280 × 720 px selon le réglage et l’équipement associé.
ONVIF ®
ONVIF ® : conforme au Profil S d’ONVIF ®. Cette donnée sert à confirmer la compatibilité avec le projet.
Normes et conformité
- NVR.16PAC16.Y — Rapport de test délivré par Shenzhen NTEK Testing Technology Co. · Certificat délivré par MiCOM Labs. · Certificat délivré par Shenzhen NTEK Testing Technology Co.
Caractéristiques techniques
| Entrée vidéo | 16 canaux |
|---|---|
| Résolution d'enregistrement | 12 MP, 8 MP, 6 MP, 5 MP, 4 MP, 3 MP, 1080p, UXGA, 720p, VGA, 4CIF, DCIF, 2CIF, CIF, QCIF |
| Définition de sortie HDMI | 3840 × 2160, 1920 × 1080, 1280 × 1024, 1280 × 720 px |
| Définition de vue en direct / de lecture | 12 MP, 8 MP, 6 MP, 5 MP, 4 MP, 3 MP, 1080p, 720p, D1, VGA, CIF |
| Format | H.265, H.264, JetSparrow |
| Capacité | 2 × canal à 4096 × 4096 px (25 fps) · 4 × canal à 3840 × 2160 px (25 fps) · 8 × canal à 2880 × 1620 px (25 fps) · 10 × canal à 2560 × 1440 px (25 fps) |
| Division de la fenêtre de visualisation en direct | modèles : 1, 4, 9, 16, 25, 5+1, 7+1, 12+1 vues · personnalisé : jusqu'à 10×10 vues |
| Lecture synchronisée | 4 canaux |
| Détection de mouvement | Caméra Ajax : 16 canaux · Enregistreur vidéo : 16 canaux · L'enregistreur vidéo dispose d'un logiciel intégré pour détecter les mouvements dans le champ de vision. Il est possible de basculer entre l'analyse d'image par l'enregistreur vidéo ou les algorithmes de caméras dans une application Ajax. |
| HDD/SSD | 2 × SATA III : prend en charge des disques durs d'une capacité maximale de 16 To (formats 2,5" et 3,5") · Prise en charge de toutes les fonctionnalités de remplacement à chaud. Une unité de stockage HDD ou SSD n'est pas incluse. |
| Réseau | 1 × RJ45 Ethernet auto-adaptatif (10/100/1000 Mbps) · 16 × port RJ45 Fast Ethernet (10/100 Mbps) PoE 802.3af/at |
| USB | panneau arrière : 2 × USB 2.0 (Type-A) · Pour connecter un clavier, une souris ou des appareils audio USB (Audio IN/Audio OUT). · panneau frontal : 1 × USB 2.0 (Type-A) · Pour connecter une clé USB. |
| Port PoE | 16 × IEEE 802.3af/at (Alternative A, alimentation via les paires de données) |
| Puissance maximale par port | jusqu'à 25 W |
| Puissance électrique maximale totale | jusqu'à 160 W |
| Débit | entrant : jusqu'à 160 Mbps · sortant : jusqu'à 160 Mbps |
Références exactes et EAN
| Référence | Variante | EAN |
|---|---|---|
| AJ-BAS-NVR16CH/H2D16PAC-B | Noir | 4823114087080 |

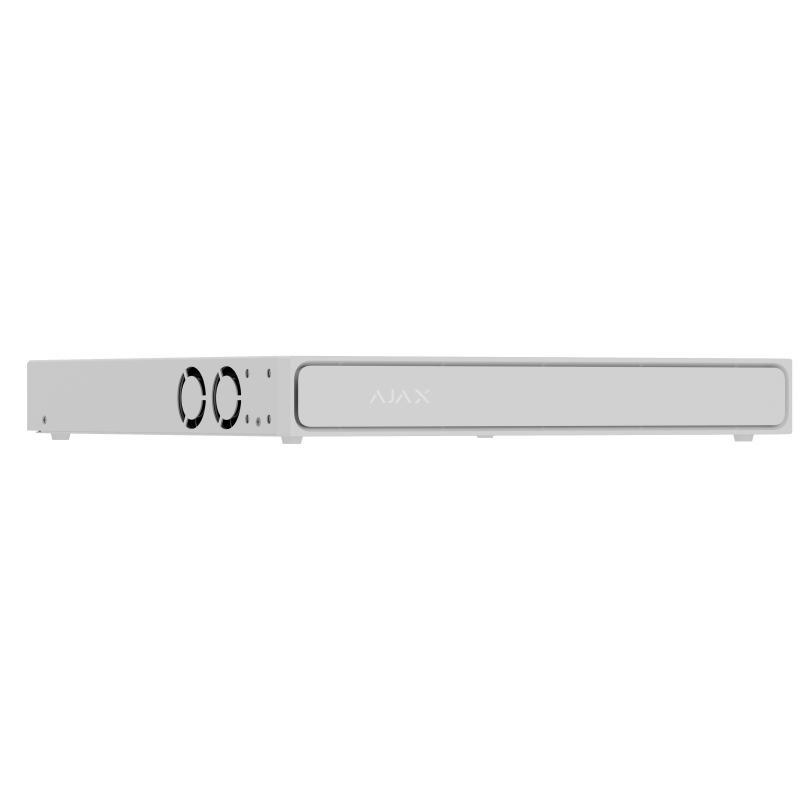

| AJ-BAS-NVR16CH/H2D16PAC-W | Blanc | 4823114087097 |
