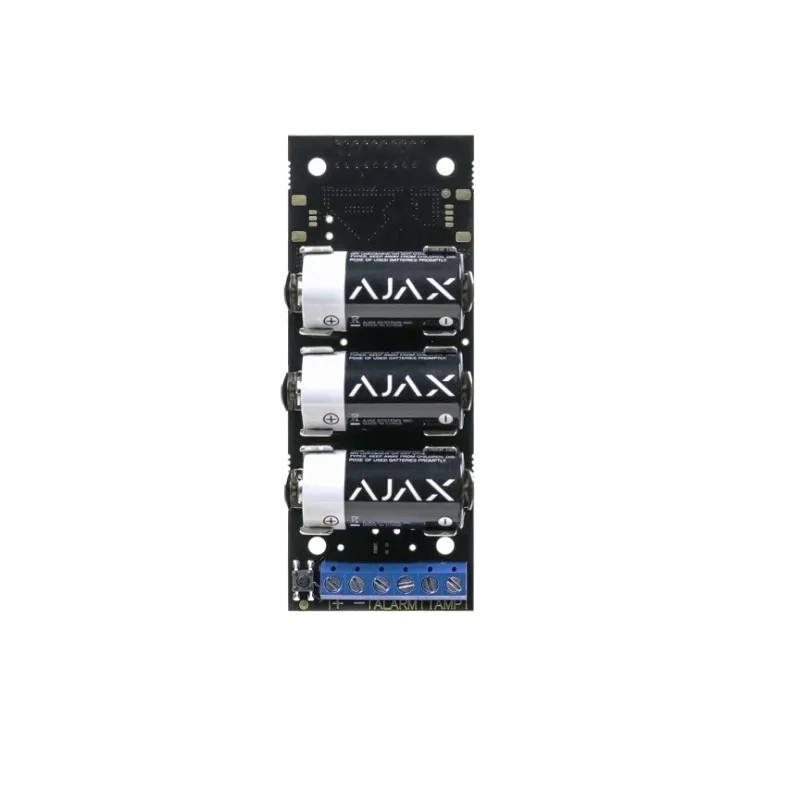

Ajax Transmitter Jeweller
Transmitter Jeweller est une référence Ajax conçue pour raccorder des détecteurs, sorties ou systèmes tiers à une architecture Ajax compatible. Le code fabricant TR.Y.J reste associé à ses caractéristiques techniques.
TR.Y.JRéférence fabricant
3 × CR123ABatteries
jusqu’à 1 600 mPortée de la communication radio
Présentation
Transmitter Jeweller : rôle dans l’installation
Dans le système, Transmitter Jeweller sert à raccorder des détecteurs, sorties ou systèmes tiers à une architecture Ajax compatible. Les principaux critères de sélection sont batteries (3 × CR123A) et portée de la communication radio (jusqu’à 1 600 m). Le relevé du site reste nécessaire pour confirmer la portée, l’alimentation et l’environnement de pose.
Points forts
Ce qu’il faut retenir
Sortie pour un dispositif filaire connecté
Sortie pour un dispositif filaire connecté : 3,3 V⎓, jusqu’à 125 mA. Cette donnée sert à confirmer la compatibilité avec le projet.
Portée de la communication radio
La liaison peut atteindre 1 600 m, à confirmer dans le bâtiment réel.
Jeweller
Jeweller assure la transmission radio bidirectionnelle des alarmes et événements dans les conditions annoncées.
Cas d’usage
Où ce produit trouve sa place
Cas 01
Reprise d’un équipement existant
Conserver un élément filaire lorsque ses signaux et son alimentation sont compatibles.
Cas 02
Échange avec un système tiers
Transmettre un événement ou une commande entre Ajax et une installation externe.
Avant installation
Les points à prévoir
- Documenter chaque entrée, sortie, résistance et alimentation avant de modifier le câblage.
- Tester séparément les états normaux, alarmes, sabotages et défauts attendus.
- Caractéristique à contrôler sur cette référence — Portée de la communication radio : jusqu’à 1 600 m.
- Caractéristique à contrôler sur cette référence — Température de fonctionnement : de −25 °C à +50 °C.
Données techniques
Caractéristiques du Transmitter Jeweller
| Références rattachées | TR.Y.J |
|---|---|
| Batteries | 3 × CR123A |
| Sortie pour un dispositif filaire connecté | 3,3 V⎓, jusqu’à 125 mA · Ligne d’alimentation du Superior Transmitter Fibra |
| Portée de la communication radio | jusqu’à 1 600 m |
| Jeweller | Transmission radio bidirectionnelle des alarmes et événements |
| Détection de la perte de communication avec le module d’intégration | après 36 s · La durée de détection dépend des paramètres Jeweller ou Jeweller/Fibra |
| Température de fonctionnement | de −25 °C à +50 °C |
| Dimensions | 100 × 39 × 22 mm |
| Poids | 74 g |
| États de contact des dispositifs tiers | NO, NC |
| États de contact du bouton anti-sabotage | NO, NC |
| Classe de protection contre l’électrocution | Classe III |
| Humidité admissible | jusqu’à 75 % |
| Longueur du câble | jusqu’à 130 m |
| Modes de fonctionnement | impulsion, bistable |
| Protection contre l’usurpation des données | l’authentification du module d’intégration |
